Опоры подвижные ГОСТ 14911-82

Подвижные опоры по ГОСТ 14911–82 – стальные металлоконструкции для удержания трубопроводов в проектном положении в условиях вертикальных нагрузок и перепадов температур, возникающих во время эксплуатации систем. Как понятно из названия, регламентирует производство таких изделий отдельный стандарт № 14911 1982 года (действует с января 83-го). Опоры по ОСТ 36–94–83 (отраслевому стандарту) являются их полным аналогом.

Каталог опор трубопроводов ГОСТ 14911-82 (ОСТ 36-94-83)

Особенности

ООО НПО «СпецНефтеМаш» занимается изготовлением все видов опорных систем и предлагает в этом разделе купить конструкции серии ОП высокого качества. Мы производим:

  • Хомутовые подвижные опоры по ГОСТ 14911–82 – разборные конструкции с 1 или 2 прутковыми хомутами и проушинами для их фиксации.

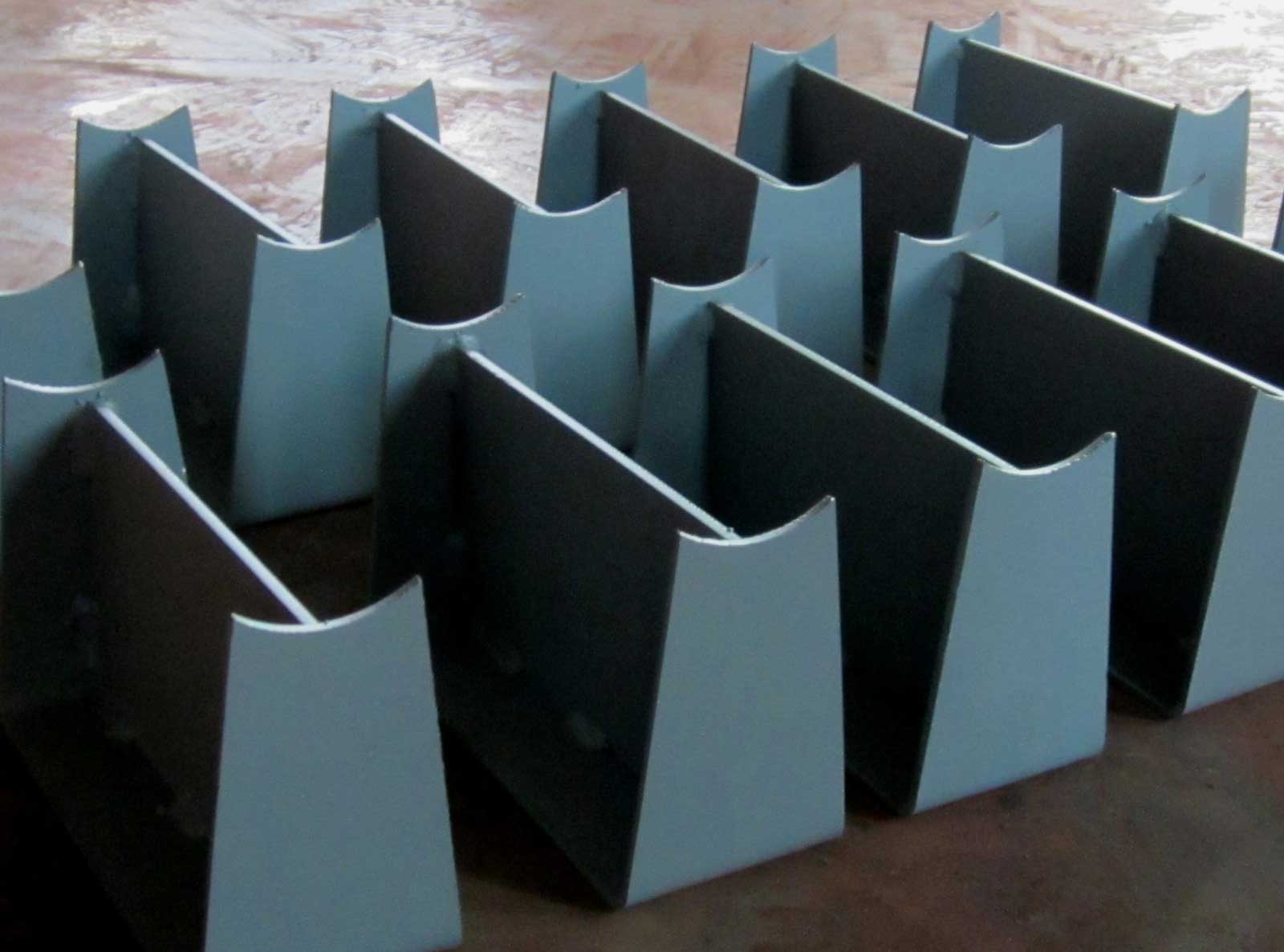

  • Приварные – гнутый профиль с 1–2 ребрами жесткости, который фиксируется к трубопроводу методом сварки.
  • Бескорпусные ОП – самый простой в плане конструктивного исполнения вариант. Представляет собой основание с приваренным к нему ложементом под трубы.

Главная особенность металлоконструкции, – в том, что она позволяет трубам смещаться по линии оси под действием нагрузки. За это качество опоры по ОСТ 36–94–83 также называют скользящими. Хотя они могут использоваться и как неподвижные держатели, если приварить их к трубам.

Применение

Опоры ГОСТ 14911-82 (ОСТ 36-94-83)

По классификатору государственного стандарта № 14911–82 опорные установки серии ОП относятся к группе Ж34, что определяет их применение в качестве:

  • стройматериалов (Ж);
  • строительных элементов (3);
  • металлоконструкций (4).

Наибольшее распространение подвижные опоры по ГОСТ 14911–82 для трубопроводов нашли в нефтегазовой, промышленной и жилищно-коммунальной сфере. Условия их эксплуатации:

  • материал трубопроводов – сталь;
  • давление Ру – до 10 МПпа (100 кгс/кв. см);
  • диаметр труб Дн – от 18 до 1620 мм;
  • температура рабочей среды от нуля до +450 градусов по Цельсию.

Исключение составляют системы, транспортирующие хладагенты и хладоносители, а также трубопроводные трассы, прокладываемые в сейсмоактивных районах, регионах с пучинистыми и вечномерзлыми почвами. Не применяют подвижные опоры по ГОСТ 14911–82 в системах, участвующих в обслуживании теплосетей и электрических станций. На магистральные трубопроводы эти опорные конструкции, согласно стандартам, тоже не устанавливаются.

Характеристики

Широкую сферу использования изделиям ОП обеспечили их простая конструкция, доступная стоимость производства, большой выбор моделей, которые можно купить для обустройства различных систем, а также их функциональность. В соответствии с отраслевым и государственным стандартами, держатель этого типа выполняет 4 задачи:

  • предупреждает износ и деформацию труб, связанные с тепловой нагрузкой;
  • снижает вероятность провисаний, разгерметизации и других дефектов, способных создать аварийные ситуации на объекте;
  • удерживает трубы на своем месте, согласно проекту;
  • оставляет возможности для незначительных сдвигов в допустимых пределах, что исключает риски раннего износа сетей.

Производство

Производство опор ГОСТ 14911-82 (ОСТ 36-94-83)

Скользящие опоры по ГОСТ 14911–82 для трубопроводов выполняются из стальных заготовок. Марка стали подбирается под конкретные условия эксплуатации и характеристики самой сети (включая степень агрессивности рабочей среды).

В нашем каталоге вы можете купить или заказать подвижные опоры по ГОСТ 14911–82 производства ООО НПО «СпецНефтеМаш» из стали марок Ст3, Ст10, Ст20, 09Г2С и других. Конфигурация, размеры, масса и другие параметры опор по ОСТ 36–94–83 (госстандарт № 14911–82), определяются действующими регламентами – государственными, отраслевыми и внутренними.

  • Сварочные работы производятся в соответствии с правилами и требованиями СНиП III–18–75/II–23–81. Мы применяем электроды серии Э46. Сварные швы проверяются неразрушающими методами.
  • Для долговечной службы стальные профили и корпусы покрываются антикоррозионными составами ВДЛА–1222Р или их аналогами.
  • На все изделия оформляется технический паспорт и сертификаты соответствия стандартам.

­ Маркировка

Стандарт № 14911 предусматривает маркировку подвижных опор с указанием их вида и класса. Первый обозначается буквенным кодом (ОПП, ОПБ, ОПХ), второй – цифровым индексом (1,2,3). Маркировка изделия выглядит примерно так: ОПП2–100.120 ГОСТ 14911–82 (ОСТ 36–94–83). В расшифровке это значит:

  • ОПП – опорная конструкция приварная (есть еще и хомутовая или бескорпусная);
  • 2 – второй тип опоры по ОСТ (от него следует отталкиваться, выбирая модель под соответствующий диаметр секции);
  • 100 – высота изделия (отличительное качество моделей этого госстандарта);
  • 120 – наружный диаметр в мм.

В конце формулы, кроме стандартов, с 2012 года может указываться номер ТУ 5263–004–90533786.

Продукция Наружный диаметр D, мм Высота, мм Стандарт
Опоры ОПБ1 подвижные бескорпусные 108-530 8;12;16 ГОСТ 14911-82 (ОСТ 36-94-83)
Опоры ОПБ2 подвижные бескорпусные 18-530 8;12;16 ГОСТ 14911-82 (ОСТ 36-94-83)
Опоры ОПП1 подвижные приварные 18-48 70;100 ГОСТ 14911-82 (ОСТ 36-94-83)
Опоры ОПП2 подвижные приварные 57-1620 100;150 ГОСТ 14911-82 (ОСТ 36-94-83)
Опоры ОПП3 подвижные приварные 57-1620 100;150 ГОСТ 14911-82 (ОСТ 36-94-83)
Опоры ОПХ1 подвижные хомутовые 18-48 70;100 ГОСТ 14911-82 (ОСТ 36-94-83)
Опоры ОПХ2 подвижные хомутовые 57-630 100;150 ГОСТ 14911-82 (ОСТ 36-94-83)
Опоры ОПХ3 подвижные хомутовые 57-630 100;150 ГОСТ 14911-82 (ОСТ 36-94-83)

Заказать подвижные опоры по ГОСТ 14911–82

В каталоге ООО НПО «СпецНефтеМаш» представлен большой выбор изделий класса. Вы можете сразу купить опоры по ОСТ 36–94–83 под свои условия эксплуатации или заказать их производство по индивидуальному чертежу.

Что мы гарантируем:

  • высокое качество металлоконструкций;
  • большой выбор готовых моделей для срочного заказа;
  • привлекательные цены опор по ГОСТ 14911–82 от производителя;
  • точное соответствие заявленным характеристикам;
  • гарантии исполнения в строгом соответствии с требованиями к опорам ОСТ 36–94–83 (госстандарта).

Чтобы заказать опоры по ГОСТ 14911–82, просто свяжитесь с нами по телефону 8–800–3021–565, напишите на электронную почту marketing@snmash.ru или заполните короткую форму заявок на сайте. Консультанты ответят на все вопросы и рассчитают ориентировочные сроки доставки. Мы доставляем свою продукцию в любую точку РФ и страны СНГ.
